Лючок 00.9692.006 СБ

Описание Лючок 00.9692.006 СБ - устройство, предназначенное за наблюдением над процессом горения. Устанавливатся в стенках топок паровых котлов.

Устройство и принципы работы

Лючки 00.9692.006 СБ предусмотрены для использования в стенках топки и газоходов. Они обеспечивают контроль за процессом горения и состоянием поверхностей нагрева, обмуровки, а также изоляцией обогреваемых частей барабанов и коллекторов.

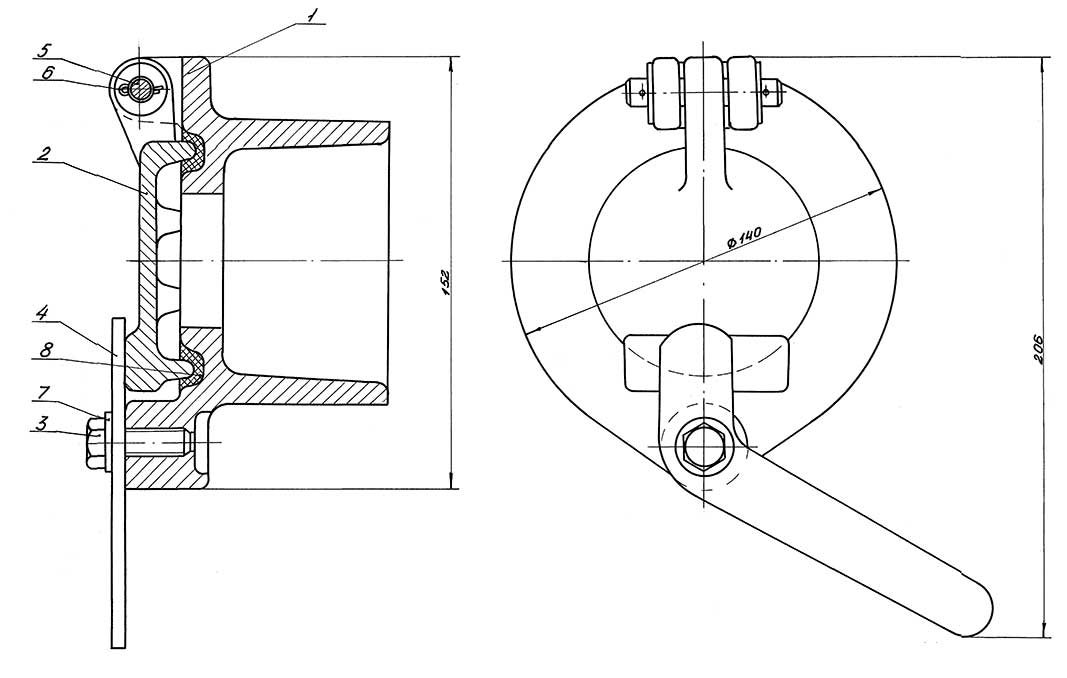

Чертеж лючка 00.9692.006 СБ

Лючок 00.9692.006 СБ состоит из:

1. Корпус лючка
2. Крышка
3. Болт М10х30
4. Задрайка
5. Ось 10х55
6. Шплинт 3,2х20
7. Шайба 10.02
8. Шнур абестовый ШАОН12 ГОСТ 1179-72

Технические характеристики

Наименование характеристики	Значение
Номер чертежа	00.9692.006 СБ
Габариты LxBxH, мм	206x140x152
Масса, кг	2,76
