Фильтр ФМ 25-30-65
- Давление, МПа (кгс/см²): 2,5 (25)
- Производительность, т/ч: 30
- Среда: Мазут М40, М100, ГОСТ 10585-75
- Габариты (диаметр x высота), мм: 219x1370
- Масса, кг: 116
Описание
Фильтр ФМ 25-30-65 применяется для грубой очистки топочных мазутов от твердых остатков нефтяных фракций и посторонних частиц. Оборудование востребовано в системах мазутного хозяйства промышленных и отопительных котельных. Его основная функция — удаление примесей из марок М-40 и М-100 перед подачей топлива на горелки паровых и водогрейных котлов. Кроме того, фильтры могут использоваться в системах подготовки топлива для технологических печей.
Конструктивно изделие представляет собой вертикальный сварной сосуд с плоской крышкой и эллиптическим днищем. Корпус оснащен опорами под фундаментные болты, а также фланцевыми патрубками для входа/выхода мазута, подвода пара (для продувки) и слива. Основной рабочий элемент — съемный каркас с сеткой из нержавеющей стали марка Х18Н9Т, закрепленный между крышкой и опорным кольцом. Для задержания мелких фракций используется сетка №3,5-1,00 по ГОСТ 3826-66. Накопленные отложения удаляются через специальный патрубок с запорным механизмом без вскрытия корпуса. В процессе эксплуатации требуется регулярная очистка; сигналом к ее проведению служит повышение гидравлического сопротивления. Монтаж сводится к установке на фундамент, фиксации и подключению мазутопроводов.

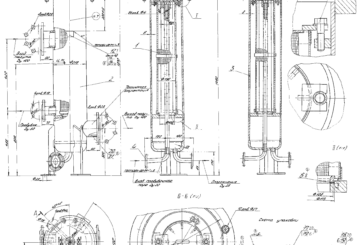

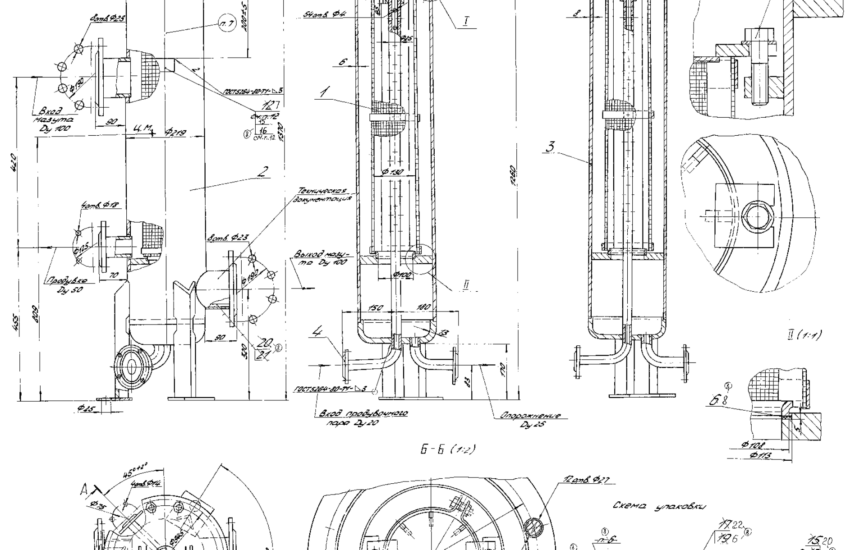

Чертёж фильтра ФМ 25-30-65
Конструктивно изделие представляет собой вертикальный сварной сосуд с плоской крышкой и эллиптическим днищем. Корпус оснащен опорами под фундаментные болты, а также фланцевыми патрубками для входа/выхода мазута, подвода пара (для продувки) и слива. Основной рабочий элемент — съемный каркас с сеткой из нержавеющей стали марка Х18Н9Т, закрепленный между крышкой и опорным кольцом. Для задержания мелких фракций используется сетка №3,5-1,00 по ГОСТ 3826-66. Накопленные отложения удаляются через специальный патрубок с запорным механизмом без вскрытия корпуса. В процессе эксплуатации требуется регулярная очистка; сигналом к ее проведению служит повышение гидравлического сопротивления. Монтаж сводится к установке на фундамент, фиксации и подключению мазутопроводов.
Технические характеристики
| Показатель | Значение |
|---|---|
| Номер чертежа | 00.8151.02 |
| Давление, МПа (кгс/см²) | 2,5 (25) |
| Производительность, т/ч | 30 |
| Среда | Мазут М40, М100, ГОСТ 10585-75 |
| Температура среды, °С, не более | 200 |
| Габариты (диаметр x высота), мм | 219x1370 |
| Масса, кг | 116 |
