Блок мазутоподготовки БМП 1,5-2,5

Описание Блок мазутоподготовки – это комплексная установка, обеспечивающая процессы фильтрации, подогревания и подачи промышленного мазута от резервуаров к форсункам горелок водогрейных котлов. Блок мазутоподготовки представляет собой две линии, установленные на одной раме. Функцию резервирования выполняет одна из этих линий. БМП служат для фильтрации и подогрева до температуры 100-110 градусов топлива марок М-40 и М-100 (мазут). Подготовленный к сжиганию мазут отправляют к котлам. В мазутоподготовительных блоках БМП предусмотрена установка подогревателя мазута,  двух разных фильтров (грубой, а затем тонкой очистки) для увеличения эффективности работы. Кроме фильтров, блок подготовки жидкого топлива БМП снабжается шестеренчатым насосом подачи топлива, необходимой запорной арматурой, контрольно-измерительными приборами.

Расшифровка наименования блока БМП 1,5-2,5

• БМП - блок мазутоподготовки;
• 1,5 - Производительность, т/ч;
• 2,5 - Давление мазута, МПа.

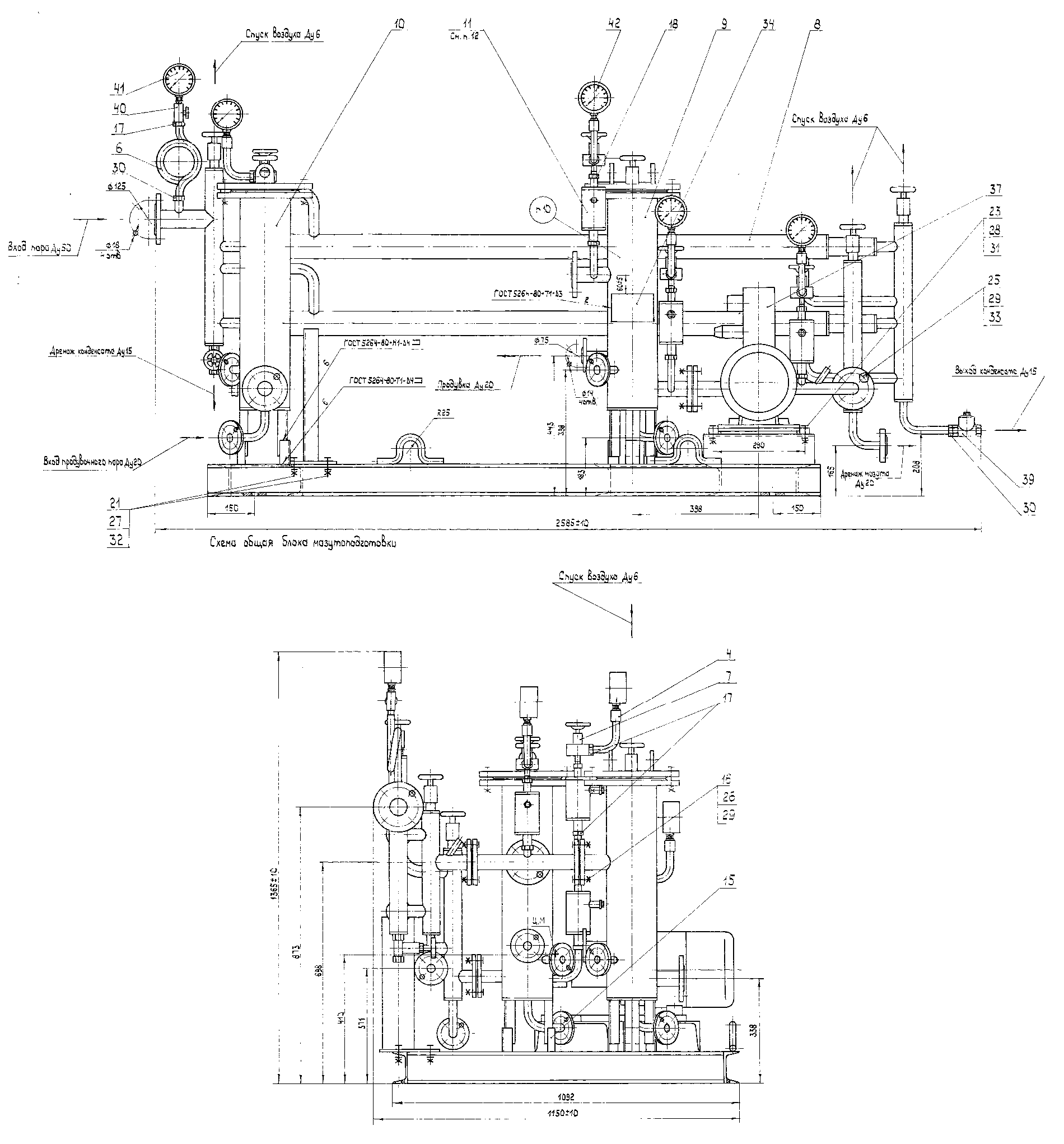

Чертёж блока БМП 1,5-2,5

Схема блока мазутоподготовки

• I - фильтр для грубой очистки мазута;
• II - агрегат электронасосный;
• III - подогреватель мазута;
• IV - фильтр для тонкой очистки мазута;
• V - манометры;
• с1 - клапан сброса воздуха;
• с2 - конденсатоотводчик на линии отвода конденсата подогревателя;
• с3 - патрубок входа мазута;
• с4 - патрубок опорожнения;
• с5 - патрубок входа продувочного пара;
• с6 - коллектор верхний входа пара;
• с7 - коллектор нижний выхода конденсата;
• с8 - патрубок выхода мазута.

Технические характеристики

Показатель	Значение
Номер чертежа	00.8139.017
Давление мазута, МПа (кгс/см²)	2,5 (25)
Давление греющего пара, МПа (кгс/см²)	0,5 (5)
Производительность, т/ч	1,5
Температура мазута на входе, °С	60-70
Температура мазута на выходе, °С	100-110
Площадь поверхности нагрева, м²	0,94
Габариты (LxBxH), мм	2585x1150x1365
Масса, кг	465
