Барабан котла ДКВр-4-13

Описание Барабаны котлов ДКВр изготавливаются из стали 16ГС ГОСТ 5520-69 с внутренним диаметром 1000 мм, толщиной 14 мм.

Устройство и принципы работы

В водяном пространстве верхнего барабана находится питательная труба, в паровом объеме - сепарационные устройства. В нижнем барабане размещаются перфорированная труба для продувки, устройство для прогрева барабана при растопке (для котлов производительностью от 6,5 т/ч и выше) и штуцер для спуска воды.

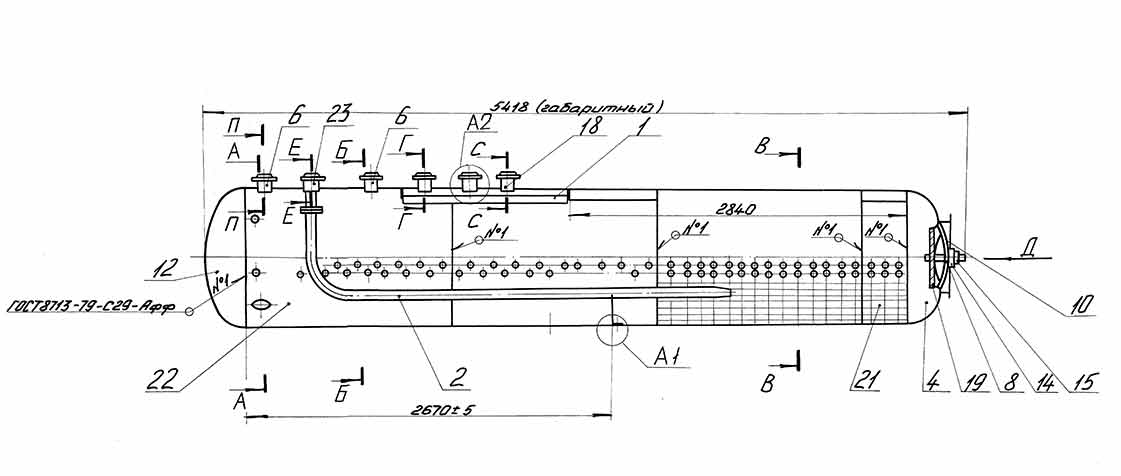

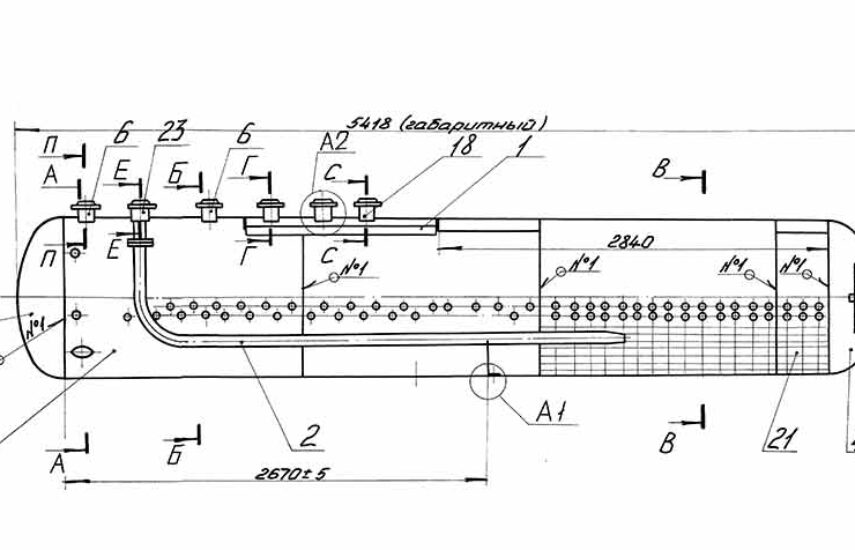

Габаритные размеры и чертеж верхнего барабана ДКВр-4-13

Для осмотра барабанов и установленных в них устройств, а так же чистки труб шарошками, предусмотрены лазы

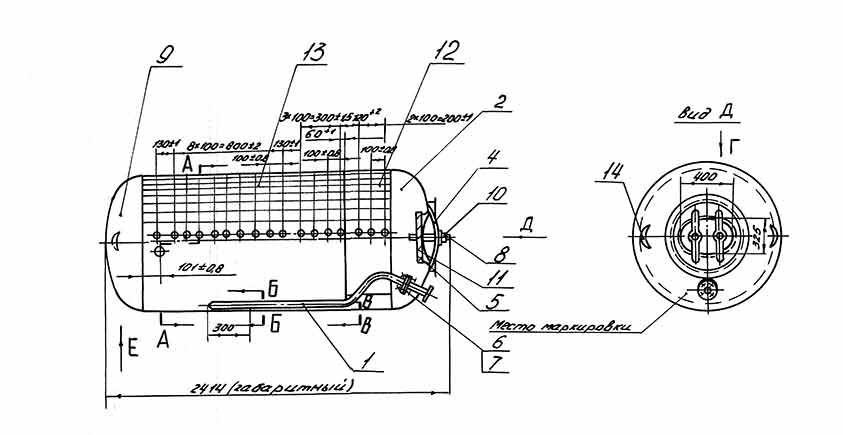

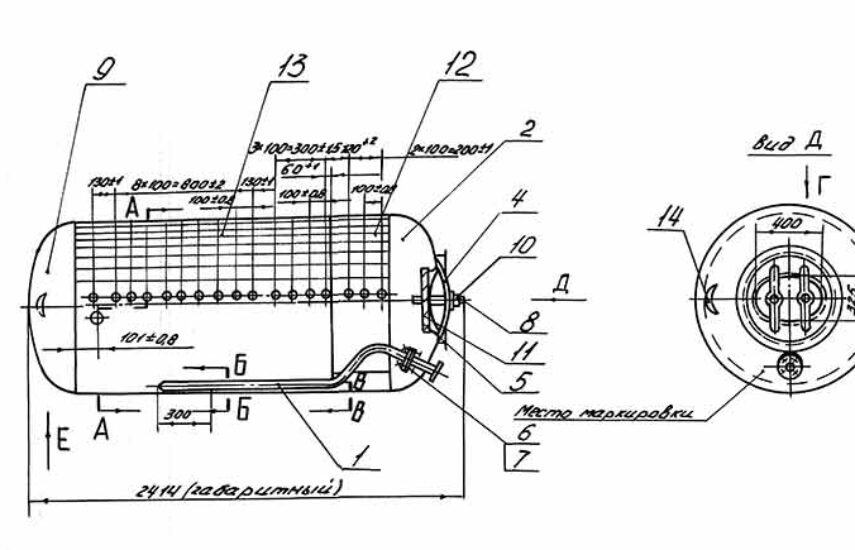

Габаритные размеры и чертеж нижнего барабана ДКВр-4-13

Наблюдение за уровнем воды осуществляется с помощью установленных на верхнем барабане двух указателей уровня Ду10 Ру25. На переднем днище верхнего барабана устанавливаются два штуцера ⌀32х3 мм для отбора импульсов уровня воды на автоматику.

Технические характеристики

Наименование оборудования	Длина L, мм	Толищина, мм	Диаметр, мм	Масса, кг
Верхний барабан ДКВр-4	5418	14	1000	1900
Нижний барабан ДКВр-4	2414	14	1000	849
